登山用品の加水分解｜ソール崩れ・ベタつきと買い替えどき【PT解説】

本ページにはアフィリエイト広告（プロモーション）が含まれます。リンクから購入されると、当サイトに収益が発生する場合があります。

「久しぶりに山へ行こう」とクローゼットを開けたら、登山靴のソールがボロボロと崩れた。ザックの内側が、なぜかベタついている。——そんな経験はありませんか。

その原因として、まず疑いたいのが加水分解です。使っていないのに、しまってある間に静かに進む劣化です。

私は理学療法士（PT）として10年以上、体の使い方やリハビリを仕事にしながら、これまで140座以上を登ってきました。育児のブランクを挟んで山に戻ったとき、まさにこの「眠っていた道具の劣化」に直面しています。

この記事では、加水分解が起きるしくみを研究データで整理したうえで、靴・レインウェア・ザックそれぞれの買い替えサインと、寿命を延ばす保管のコツをまとめます。あわせて、修理の相談先と、劣化しきる前の道具の手放し方にも触れます。読み終えるころには、押し入れの道具を「使うのを控える」「修理を相談する」「手放す」に分ける目安がつくはずです。

登山用品の加水分解とは｜使わなくても古くなる

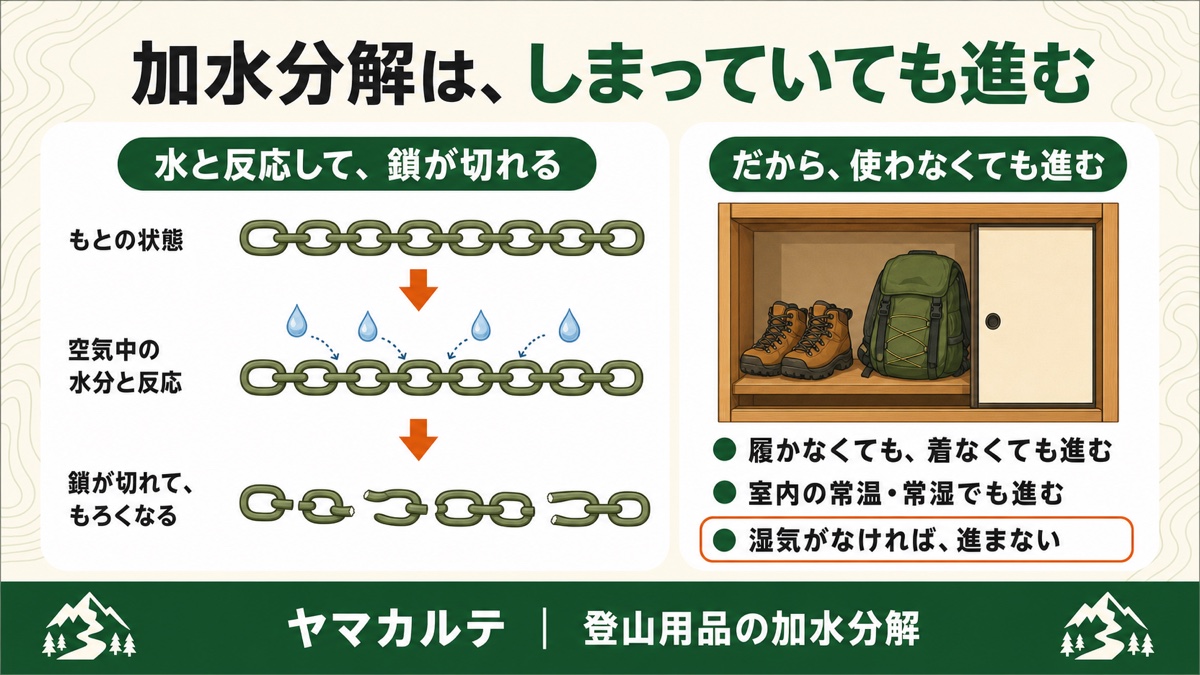

加水分解とは、水と反応して分子の鎖が切れる現象です。登山用品に多いポリウレタンのうち、とくにポリエステル系ポリウレタンは、この反応に弱い素材です。

反応の相手は空気中の水分なので、履かなくても、着なくても、使わなくても進みます。ポリエステル系ポリウレタンを湿度を変えて老化させた研究では、劣化の速さは湿度が下がるほど遅くなり、その実験条件では乾いた空気の中で反応が止まったと報告されています^[1]。水がなければ反応は進みません。裏を返せば、湿気があるかぎり時計は進み続けます。

さらに厄介なのが、常温でも進むことです。特定のポリエステル系ポリウレタン（Estane 5703）について、21〜95℃・湿度0〜100％、30年を超えるものも含む複数の実験データをまとめて解析したモデル研究では、室内の常温・常湿で保管しているだけでも、エステル結合の加水分解が分子量低下の主な原因になると結論づけられました^[2]。「押し入れにしまってあるから安心」は、残念ながら成り立ちません。

ただし、同じポリウレタンでも寿命は一律ではありません。ポリエステル系とポリエーテル系を同じ条件で老化させたある実験では、ポリエステル系のほうがおよそ10倍多く分子の鎖が切れたと報告されています^[3]。ポリエーテル系は加水分解には比較的強く、代わりに紫外線や摩耗といった別の要因で傷みます。手元の道具がどちらかは表示だけでは分からないことも多いので、素材で安心せず、状態で判断するのが現実的です。

部位別・買い替えのサイン

見直しのサインは、靴なら靴底のひび割れや接着面の浮き、レインウェアなら内側のベタつき、ザックやテントなら内側の粉ふきです。道具ごとに現れ方が違うので、種類別に整理します。

登山靴の加水分解：崩れるのは「山の中」

いちばん危ないのが靴です。ポリウレタンを使ったミッドソールが加水分解すると、硬くもろくなり、最後は崩れます（ミッドソールにはEVAなど別の素材もあり、そちらは加水分解の心配が小さくなります）。

博物館が収蔵するポリエステル系ポリウレタンの靴底を調べた研究では、加水分解由来の粉ふきや酸の析出が確認されました。同じ研究では、70℃・湿度98％に56日置いた試料の弾力の変化（ショア硬さで測定）が、自然に約25年経ったものと同程度だったと報告されています^[4]。あくまでその試料での比較で、自然な劣化のすべてを再現したものではありません。それでも、高温多湿がどれだけ劣化を早めるかはよく伝わります。

靴底の素材にも差があります。靴用ポリウレタンの解説では、ポリエーテル系のソールは加水分解に強く、ポリエステル系は弱いとされています^[5]。

チェックすべきサインは次のとおりです。

• ソール側面に細かいひび割れがある
• 押すと沈んだまま戻りにくい
• 触ると白い粉がつく
• ソールとアッパーの接着面が浮いている

靴によっては、ソールの張り替え（修理）ができる場合があります。サインに気づいたら、まず購入店やメーカーに修理できるかを相談してください。

靴そのものの選び直しは登山靴の選び方にまとめています。

レインウェアの加水分解：ベタつきと、撥水の低下は別もの

レインウェアでは、まったく違う2つの劣化が同時に進みます。

ひとつは内側の防水コーティングの加水分解です。ポリウレタンコーティング生地を対象にした試験では、加水分解が「コーティングを化学的にも構造的にも壊し、ひび割れや極端な軟化を起こす」と説明されています^[6]。試験自体は燃料タンク用の生地を温水に浸したもので、登山用レインウェアの寿命をそのまま示すものではありません。それでも、水がコーティングを内側から壊すという筋道は共通です。

もうひとつは表面の撥水（DWR）の低下です。フッ素系の撥水加工をした市販の衣類を調べた研究では、紫外線・湿度・温度による風化のあと、撥水加工に使われた化学物質の組成や量が変わっていたと報告されています^[7]。撥水の効き目は、洗濯や摩耗でも落ちていきます。

見分け方の目安はこうです。内側がベタつく・白い粉が落ちる・酸っぱいにおいがするなら、コーティングの劣化を疑ってください（これだけで加水分解と確定はできませんが、有力なサインです）。表面に水が玉にならず、生地の色が濃く変わるなら撥水の低下です。

対処の順番も違います。撥水の低下なら、まず洗濯表示に沿って洗い、よく乾かす。洗濯表示とメーカーの説明で認められていれば、乾燥機や低温のアイロンで熱を加えると撥水が戻ることもあります（熱をかけてはいけない製品もあるので、必ず表示を確認してください）。それでも戻らなければ撥水剤を使う。一方、内側のベタつきや防水層の剥がれは、洗濯や撥水剤では元に戻せません。部分的な剥がれなら修理できる場合もあるのでメーカーに相談し、広い範囲に及んでいれば買い替えを考える段階です。

私が使ってきたのは、洗剤と撥水剤がセットになったグランジャーズのツインパックです。中身は専用の洗剤と、洗濯機に入れて使うタイプの撥水剤。洗って、熱を加えても撥水が戻らないときの次の一手まで、1箱でそろいます。

素材の仕組みや数値の読み方は登山レインウェアの選び方で詳しく解説しています。

ザック・テントの加水分解：内側の粉ふきと、引き裂きの弱さ

ザックやテントの生地には、ポリウレタンをコーティングしたナイロンがよく使われます（シリコーン系のコーティングやポリエステル基布のものもあり、そちらは挙動が変わります）。

ポリウレタンコーティング生地を3つの気候帯で24か月間そのまま屋外に置いた試験では、コーティングの加水分解と酸化が進み、引き裂き強度が50％以上落ち、コーティングが薄くなって繊維がむき出しになったと報告されています。もっとも劣化が激しかったのは、高温・高湿・強い日射がそろう環境でした^[8]。試験材料はタープなどに近い生地で、屋外に置きっぱなしという厳しい条件です。登山用ザックの寿命そのものではありませんが、濡れと日射が劣化を進めるという点は、保管を考えるうえで参考になります。買い替えるとなったときの容量とサイズの選び方は、登山ザックの選び方にまとめました。

保管のヒントになる知見もあります。別のコーティング生地（ポリエーテル系）を人工的に風化させた試験では、外から水が供給されない条件では重量の減り方は限られた一方、水や水蒸気と触れ続ける条件では一定の速さで減り続けたと報告されています^[9]。保管中の寿命を直接示す数字ではありませんが、濡れたまましまわない理由のひとつになります。

内側を手でなでて粉がつく、白い膜が剥がれる、といった状態なら寿命です。

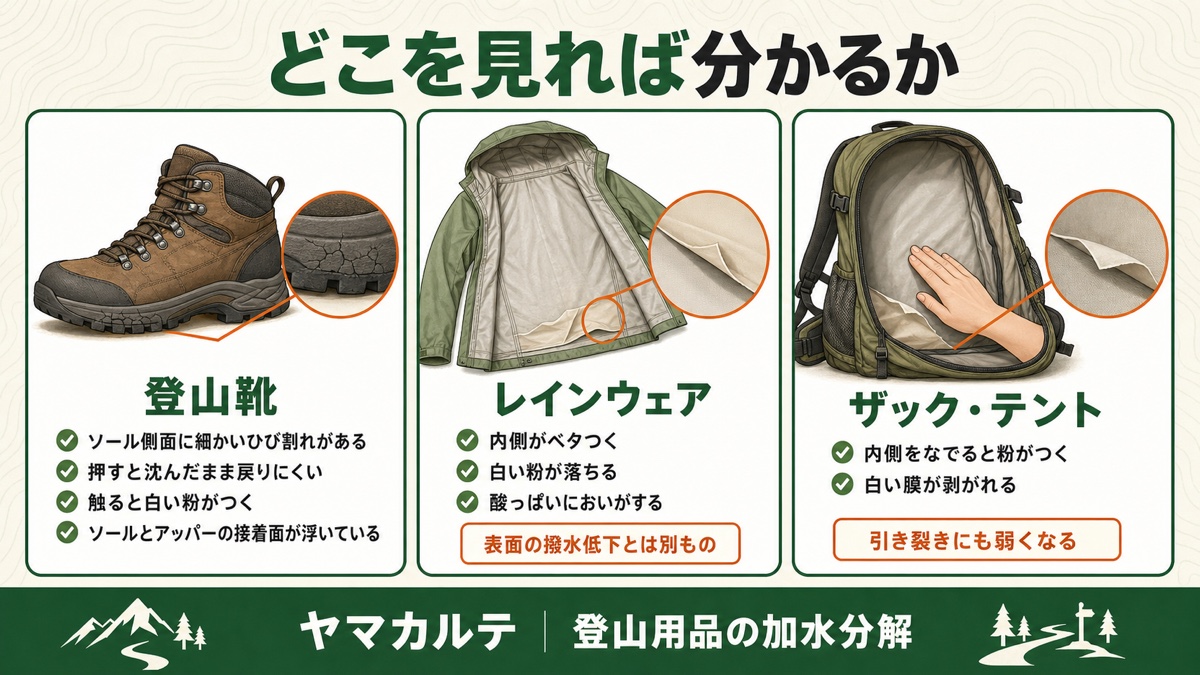

ここまでの3つを、1枚にまとめておきます。

ロープ・ハーネス：これは「売らずに捨てる」

登攀ギアだけは扱いが違います。ナイロンのロープやハーネスは、紫外線・摩耗・薬品の付着・落下歴など複数の要因で弱っていきます。

そして重要なのは、引退の判断を自己流でやらないことです。使用期限や引退基準はメーカーごとに定められていて、製品の取扱説明書に明記されています。年数の目安も製品や保管歴で変わるため、ここで一律の数字は挙げません。手元の製品の説明書に従って点検し、分からないことはメーカーに相談するのが基本です。

ここまでは自分の道具の話です。ただ山では、他人が残していったロープを見かけることもあります。少し脇道にそれますが、これも同じ理屈で考えてください。

加水分解を遅らせる保管のコツ

保管の基本は、十分に乾かし、湿気・高温・直射日光を避け、ときどき出して点検することです。湿気をゼロにはできないので、反応そのものを家庭で完全に止めることはできません。それでも、進む速さは保管環境で変わります。

同じポリエステル系ポリウレタンを使う磁気テープの古典的な研究では、長期保存に適した条件が探られ、そのテープでは室温で湿度24％前後がもっとも良いとされました^[10]。同じ研究は、加水分解が進むとベタベタした生成物ができることにも触れています。登山用品に共通する最適な湿度を示したものではありませんし、家庭でそこまで管理もできません。それでも「乾いた状態で保つほど有利」という方向性は参考になります。

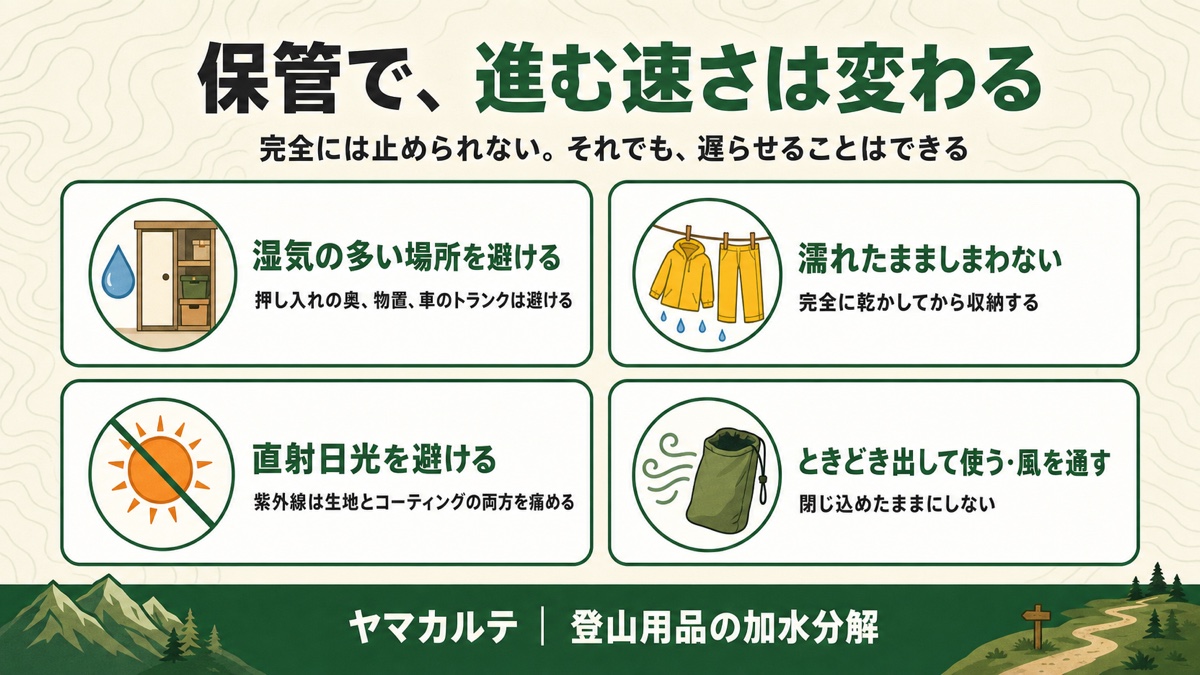

実践としては、次の4つです。

• 湿気の多い場所を避ける：押し入れの奥、物置、車のトランクは避ける
• 濡れたまましまわない：完全に乾かしてから収納する
• 直射日光を避ける：紫外線は生地とコーティングの両方を傷める
• ときどき出して点検し、風を通す：閉じ込めたままにしない

もうひとつ知っておきたいのが、劣化の進み方です。特定のポリエステル系ポリウレタンを70℃で調べた試験では、はじめの約1週間は反応がほとんど進まず、その後、分子量の低下とともに引張の強さが落ちていったと報告されています^[11]。家庭での保管期間に置き換えられる数字ではありません。それでも、見た目に出る前から劣化が進んでいることはありえます。だからこそ、山行前の点検を習慣にしてください。ブランク明けの一座を計画しているなら、体の準備とあわせて復帰登山で最初に選ぶ山も参考にしてください。

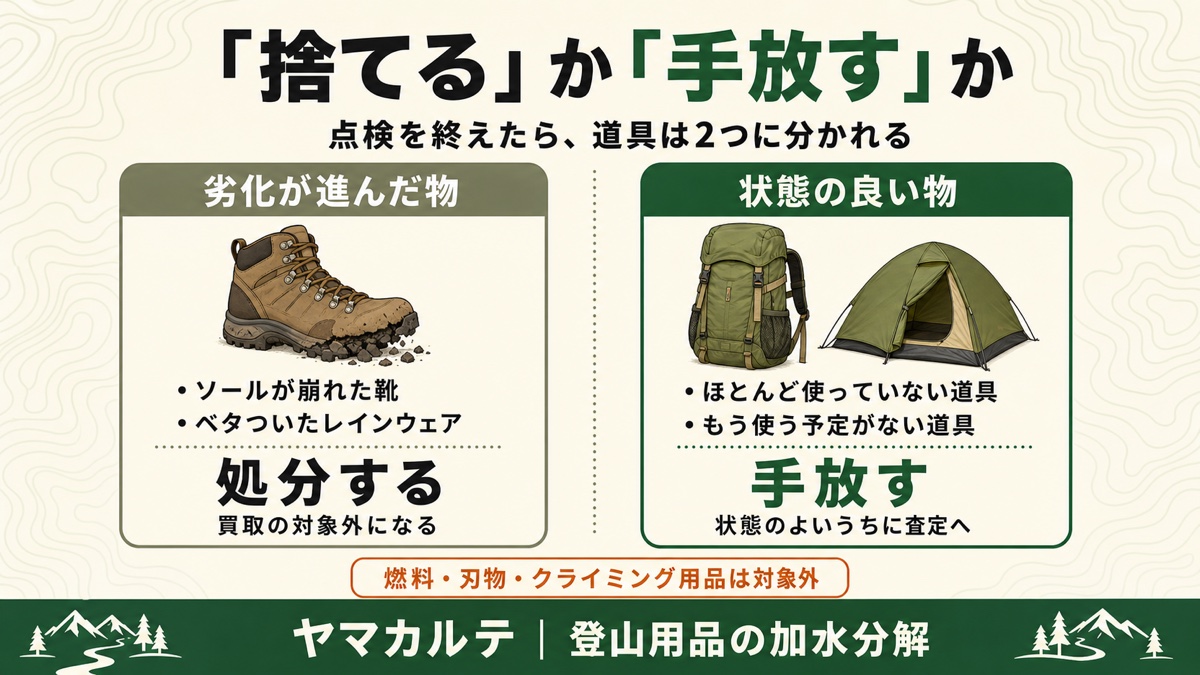

「捨てる」か「手放す」か

劣化が見つかった物は使うのをやめ、修理できるかを確かめ、できなければ処分します。状態の良い不要品は、手放すことを考えます。この2つを混ぜないことが大切です。

加水分解が進んだ物は、残念ながら手放し先がほとんどありません。 買取サービスでは、大きく傷んだ品は買取できなかったり、値段がつかなかったりします。ソールが崩れた靴やベタついたレインウェアは、これに当てはまりやすい品です。送る前に買取の条件や返送料を確かめておきましょう。修理もできない物は、自治体のルールに沿って処分してください。

一方で、ほとんど使っていない・状態の良い道具は事情が違います。ここまで見てきたとおり、加水分解は使わなくても進みます。つまり、眠らせている時間そのものが価値を削っていきます。もう使う予定がないと分かっているなら、状態のよいうちに査定を選択肢に入れる——それだけの話です。

サイズが合わなくなった靴、好みが変わったウェア、買い替えて出番のなくなったテント。まだ使える状態なら、アウトドア用品の宅配買取に出すという選択肢があります。全国対応で、まとめて送れるサービスもあります。

利用するときは、買取できない品目（燃料やクライミング用品など）が業者ごとに決まっていることと、ノーブランド品や需要の少ない道具は値がつきにくいことを見込んでおくと、がっかりしません。売れなかった分は処分、と割り切るほうが気は楽です。

道具を減らすと、次の山の準備も軽くなります。持ち物の全体像を整えるなら、日帰り登山の持ち物リストと登山の装備チェックリストもどうぞ。

まとめ：加水分解は、静かに進む

• 加水分解は水と反応して分子の鎖が切れる劣化。とくにポリエステル系ポリウレタンが弱く、使わなくても進む
• 湿気を減らすと遅らせられるが、室内の常温・常湿でも劣化は進む
• 靴はポリウレタンを使ったソールのひび・粉ふき・接着面の浮きが危険サイン。剥離は山行中に突然起きることがある
• レインウェアは、内側のベタつき・剥がれ＝洗濯や撥水剤では戻らない（修理の相談か買い替え）、表面の撥水低下＝洗って熱を加え、それでも戻らなければ撥水剤と切り分ける
• ザック・テントは内側の粉ふきと、引き裂きへの弱さを見る
• ロープ・ハーネスは説明書とメーカーの引退基準に従い、引退品は再使用できない形で処分する。残置ロープに頼らない
• 保管は乾かす・湿気を避ける・日光を避ける・ときどき出して点検する
• 劣化した物は修理を相談し、無理なら処分。状態の良い物は価値があるうちに手放す

久しぶりの山ほど、道具のことは後回しになりがちです。でも、出発前に10分だけ手を動かせば、当日のトラブルはかなり減らせます。押し入れの道具を仕分けて、身軽な状態で次の一歩を踏み出してください。
